GKC-2A直流電阻測試儀操作規程
變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關后，的試驗項目。通過測量變壓器繞組的直流電阻，可以檢查出引線的焊接或連接質量，繞組有無匝間短路或開路，以及分接開關的接觸是否良好等情況。在以前對直阻的測量均采用QJ44雙臂電橋來測量，而這類電橋的測量電流為毫安級，測量起來時間需要很長，而且精度也較低。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔，本公司開發了GKC-2A直流電阻測試儀。

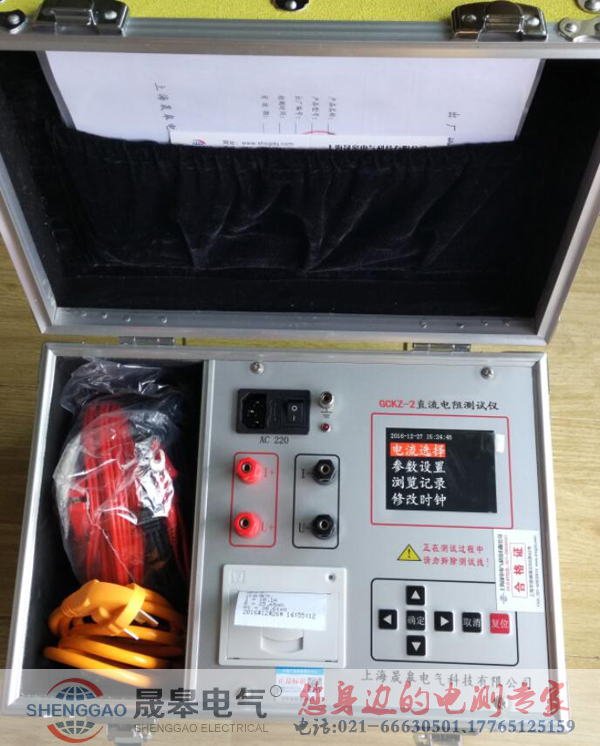

晟皋牌GKC-2A直流電阻測試儀操作規程是現場快速測試變壓器直流電阻、取代老式單雙臂電橋的新一代產品。采用高精度16位A/D轉換器，測量數據快速穩定，重復性好。測試全過程采用自動程序控制，不會誤操作。全中文液晶顯示，清淅度高、操作簡便。儀器自帶微型打印機，可自動打印測試結果。
1使用條件：
使用環境溫度：0～40℃
使用環境溫度：≤90％
2技術參數：
2.1 供電電源：交流220V ±10%、頻率50±1Hz；
2.2 電阻測量范圍：
0～2000Ω、分辯度1 uΩ；
2.3 電阻測量準確度：0.2級；
2.4 電流源輸出：0.5A、5A、10A（儀器自動換擋）；
3 使用方法：
用電源線把儀器與外部AC220V電源連接，＋I、－I、＋V、－V端子與試品采用四端法接線。隨儀器配套的專用測試鉗，已把電流、電壓線設計到同一鉗口上,試驗接線簡單方便。
全部測試過程由儀器自動控制測試過程為：
3.1 被試品通過專用線纜與本機的測試接線柱連接，確保連接牢固，同時把地線接好。
3.2 本機共設“選擇”“確定”“復位”共三個按鍵。打開電源開關，屏幕上會顯示儀器的初始狀態(電阻設置內存)。此時光標指針指向“電阻”，直接按“確定”鍵，儀器內部自動選中電流值測量。
3.3 選擇“電阻”后，按下確認鍵，開始測量，屏幕上顯示“正在測量”，此時進入測量狀態，幾秒后會自動顯示所測阻值。（屏上會同時顯示所選電流值與所測的電阻值，并自動顯示單位。）
3.4 如果測試線沒有接好，儀器會自動顯示“測試線未接好”，這時需要檢查線路是否正確或沒有接牢，然后安復位鍵重新測量。
3.5 如果需要打印結果，在顯示電阻后，按住選擇鍵1～2秒鐘，可打印電阻值。
3.6 測試完畢后，按下“復位”鍵，儀器電源將與繞組斷開，液晶顯示“正在放電”同時音響警報，當顯示屏回到出世狀態，放電聲音結束后，可重新接線進行接線。
4 注意事項：
4.1 本儀器在戶內、戶外均可使用，但應避開雨林、腐蝕氣體、塵埃過濃、高溫高壓、陽光直射等場所，以及避免劇烈震動。
4.2 儀器的使用、維修、護理和調整應由人員進行。
4.3 使用儀器測試前應對接線進行確認，并確保接頭無松動現象，確認無誤后方可進行試驗。
4.5 在測試過程中禁止移動測試夾和供電線路。
4.6 在測量無載調壓變壓器的過程中，一定要等放電結束后切換擋位。
4.7 測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。
4.8 當測量結束后，放電完畢后，線中可能有剩余電流，拆除過程中可能會打火放電，此屬正常現象，但在操作過程中要注意佩戴勞保用品。
