一、100A回路電阻測試儀主要技術指標及使用條件
- 測量范圍：0-1999μΩ 分辨率：1μΩ
- 測量電流：＞100A DC
- 測量精度：0.２級
- 顯示方式：液晶顯示、結果打印
- 工作溫度：-10℃~50℃
- 工作電流：AC220V±10%
- 體 積：445×285×230
- 重 量：6.2Kg

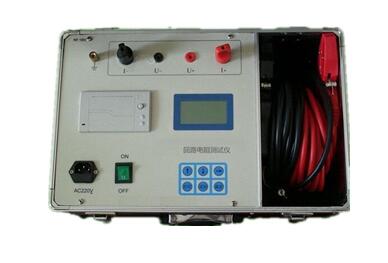

二、100A回路電阻測試儀面板及各鍵功能介紹（如圖一）
- +I -I接線柱：輸出電流端子
- +U -U接線柱：電壓采樣端子
- AC220V：電源插座及開關
- ┻ ：儀器接地端子
- 液晶屏：顯示數據和操作提示
- 打印機：打印測試結果
- 按鍵：主要功能詳見（使用方法）
三、100A回路電阻測試儀?使用方法
- 接通儀器的電源線，將隨機配備的專用測試線取出并接好，其中紅、黑兩把測試鉗分別夾到接地線兩端線鼻子上，并用力摩檫接觸點，確保接觸良好，測試線另一端與儀器的接線端子對應接好（注意紅、黑的顏色對應，并粗線接電流端子，細線接電壓端子）。
- 確認無誤后，接通電源開關，顯示：
- 按“→”鍵，進入測試時間
- 按 “↑↓”鍵，選擇測試時間
?
- 設置好各項參數，按確定鍵后,儀器自動測試，并顯示結果：
- 按“打印”鍵，儀器打印測試結果。
- 若重新測試，請按“返回”鍵，重新測試。本機內置100A開關電源，使之達到恒流100A兩套回路實時跟 蹤測試。保證測試結果正確。
- 如顯示電流無回路請檢查接線是否正確或被測品超量程。
- 測試結束后請關掉電源。
- 測試鉗請愛護。
