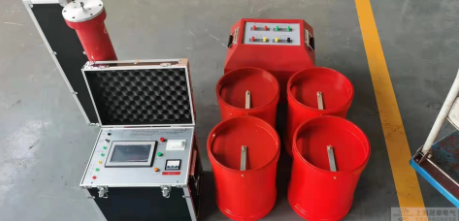

串聯變頻諧振成套裝置主要用于交聯電纜、水力發電機、主變壓器、客車、GIS等的交流耐壓試驗，應用范圍廣，是地、市、縣級高壓試驗部門和電力安裝維修工程單位的理想耐壓設備。通過調整變頻控制器的輸出頻率，回路中電抗器的電感L和測試對象的電容C之間發生共振。共振電壓是施加在測試對象上的電壓。電源是通過頻率調制控制器提供的。經過勵磁變壓器對測試電壓的初步提升，高電壓被施加到電抗器L和被測物CX。通過改變頻率調制控制器的輸出頻率，使電路處于串聯諧振狀態；電路的諧振頻率取決于被測物的電容CX和電抗器的電感量L。調整頻率轉換控制器的輸出電壓，以達到測試對象上的理想電壓值。
串聯變頻諧振成套裝置在電力系統中有這樣的應用優點：
1、所需的功率容量大大降低。串聯諧振電源通過諧振電抗器和被測物的電容之間的諧振產生高電壓和大電流。在整個系統中，電源只需提供系統的有功功率消耗部分，因此測試所需的功率僅為測試容量的1/Q。
2、設備的重量和體積都大大減少。在串聯諧振電源中，不僅省去了笨重的大功率穩壓器和普通的大功率工頻試驗變壓器，而且諧振激勵電源只需要試驗容量的1/Q，大大降低了系統的重量和體積，一般為普通試驗設備的1/10-1/30。
3、改善輸出電壓的波形。諧振電源是一個諧振濾波電路，可以改善輸出電壓的波形失真，獲得良好的正弦波，有效防止諧波峰對測試對象的意外擊穿。
4、防止大的短路電流燒毀故障點。在串聯諧振狀態下，當試驗對象的絕緣弱點被擊穿時，電路立即失諧，電路電流迅速下降到正常試驗電流的1/Q。當使用并聯諧振或測試變壓器進行耐壓測試時，擊穿電流立即增加幾十倍，而短路電流和擊穿電流的差值為數百倍。因此，串聯諧振可以有效地找到絕緣的弱點，而不會出現大的短路電流燒毀故障點的可能。
5、串聯變頻諧振成套裝置不會發生恢復性過電壓。當測試對象發生擊穿時，由于失去了諧振條件，高電壓也立即消失，電弧立即熄滅。重新建立恢復電壓的過程很長，因此在再次達到閃絡電壓之前，很容易斷開電源。這個電壓恢復過程是一個能量積累的間歇性振蕩過程，時間長，不會出現恢復過電壓。
