超低頻電纜耐壓測試儀廣泛應用于電力系統的運行和維護中，特別在電纜故障診斷、電磁兼容性測試、設備標準校驗等方面。該設備利用超低頻電場或電流來檢測電纜的耐壓強度，從而幫助維護和保護電力系統的運行正常和安全。未來，隨著電力工業的發展和節能減排政策的推行，市場需求將會更加龐大。
超低頻電纜耐壓測試儀是一種廣泛用于維護和檢測高壓電力系統的工具，通過測試儀可以確定電纜是否符合安全標準并進行必要的修理或更換。測試儀的原理是將電纜接入電源，產生一定的電荷或電流，判斷通過電纜的耐壓強度。為了實現這樣的測試，測試儀通常由以下幾個主要部分組成：
1、發生器：用于產生超低頻電場或電流
2、降壓變壓器：將高壓變壓為低壓，以保護測試儀和操作人員
3、安全裝置：控制測試電壓和電流，保護電纜及測試人員的安全
4、采樣器：用于采集電纜的電流和電壓信息
5、數據處理器：用于計算電纜的電阻率和電容率，以及電纜的絕緣強度等相關參數
在使用超低頻電纜耐壓測試儀之前，需要先了解其工作原理和測試步驟。一般來說，測試步驟可以分為以下幾個主要步驟：
1、檢查測試儀的相關操作和安全設施是否正常
2、確定測試參數（如電壓、電流、電容率等）
3、將測試電纜連接到測試儀器
4、啟動測試儀，將測試參數輸入到測試儀器
5、進行測試并記錄數據
6、根據測試結果判斷電纜是否符合安全標準，并進行必要的維護和修理
一、試驗原理
超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。我們知道，在對大型發電機、電纜等試品進行工頻耐壓試驗時，由于它們的絕緣層呈現較大的電容量，所以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備，不但笨重，造價高，而且使用十分不便。為了解決這一矛盾，電力部門采用了降低試驗頻率，從而降低了試驗電源的容量。從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕 ，理論上容量約為工頻的五百分之一。試驗程序大大地減化，與工頻試驗相比優越性更多。這就是為什么發達普遍采用這一方法的原因。我國電力部以委托武漢高壓研究所起草了《35KV及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準，我國正在推廣這一方法，本儀器是根據我國這一需要研制而成的。可廣泛用于電纜、大型高壓旋轉電機、電力電容器的交流耐壓試驗之中。
二、產品簡介
本產品接合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護自動化，并且在自動升壓過程中能進行人工干預。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印機輸出試驗報告。設計指標符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便?，F(xiàn)在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之處，另外，還有如下特點需要特別說明：
★ 電流、電壓、波形數據均直接通過高壓側采樣獲得，所以數據真實、準確。
★ 過壓保護：當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于２０毫秒。
★ 過流保護：設計為高低壓雙重保護，高壓側可按設定值進行停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于２０毫秒。
★ 高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護阻。
★ 由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。
三、超低頻系列產品
|
型號 |
額定電壓 |
帶載能力 |
電源保險管 |
重量 |
用途 |
|
VLF-30/1.1 |
30KV （峰值） |
0.1Hz,≤1.1µF |
10A |
控制器：4㎏ 升壓體：25㎏ |
10KV電纜 發電機 |
|
0.05Hz,≤2.2µF |
|||||
|
0.02Hz,≤5.5µF |
|||||
|
VLF-60/5 |
60KV （峰值） |
0.1Hz,≤5µF |
55A |
控制器：5㎏ 升壓體：55㎏ |
用于電纜故障的燒穿 |
|
0.05Hz,≤10µF |
|||||
|
0.02Hz,≤25µf |
|||||
|
VLF-80/1.1 |
80KV （峰值） |
0.1Hz,≤1.1µF |
30A |
控制器：5㎏ 升壓體：45㎏ |
35KV電纜 發電機 |
|
0.05Hz,≤2.2µf |
|||||
|
0.02Hz,≤5.5µf |

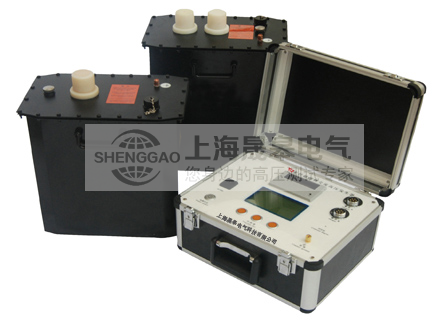

四、產品圖片
附件清單
|
VLF智能超低頻高壓發生器 |
1臺 |
|
高壓連接電纜 |
1根 |
|
低壓連接電纜 |
1根 |
|
電源線 |
1根 |
|
電源保險管 |
10只 |
|
放電棒 |
1根 |
|
說明書 |
1本 |
|
檢驗報告 |
1份 |
|
合格證、保修卡 |
1張 |
