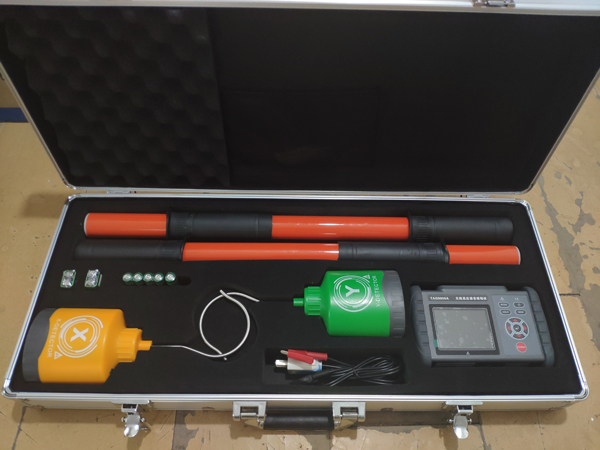

高壓無線核相儀應用于電力線路、變電所的相位校驗和相序校驗，具有核相、測相序、驗電等功能具備很強的抗干擾性，符合（ EMC ）標準要求，適應各種電磁場干擾場合。將被測高電壓相位信號由采集器取出，經過處理后直接發射出去。由中試控股核相儀接收并進行相位比較，對核相后的結果定性。TAG9000無線高壓語音核相儀是專為高壓線路核相而精心設計制造的，突破傳統核相器電壓等級限制問題，可以在極低電壓線路中核相，實現從 200V~220kV 電壓自動核相(如400V、10kV、35kV、66kV、110kV、220kV)，無需根據電壓等級購置多套核相儀，節省成本，減少攜帶，省時快捷。對于高壓線路核相(電壓超過400V時)，可將探測器的金屬探鉤逐漸靠近導線，當感應到電場信號即可完成核相，無需直接接觸高壓導線，安全！
TAG9000高壓無線核相儀技術參數：
|
功 能 |
頻率測量、相位測量、相序顯示、*電壓測量、電壓檢驗 |
|
|
電 源 |
主機：DC7.5V,5節5號堿性電池 探測器：鋅錳干電池6F22、9V |
|
|
基準條件 |
23℃±5℃，75%rh以下 |
|
|
核相方式 |
接觸式核相：35kV以下的裸導線或220kV以下具有絕緣外皮的導線可以接觸導線核相非接觸式核相。 當裸線路電壓超過35kV時，必須采用非接觸測試，探針逐漸靠近導線核相 |
|
|
傳輸距離 |
無線傳輸，直線傳輸距離約100米 |
|
|
相別定性 |
同相:－30°～30° |
異相:90°～150°和210°～270° |
|
核相電壓 |
220V～220kV |
|
|
相位量程 |
0.0°～360.0°；精度：≤±12°；分辨率：0.1° |
|
|
頻率量程 |
45.0Hz～65.0Hz；精度：≤±2Hz；分辨率：0.1Hz |
|
|
*電壓量程 |
200V～35kV ； 精度：±25% 分辨率：100V |
|
|
發射頻率 |
433MHz、315MHz |
|
|
顯示模式 |
3.5寸彩屏 |
|
|
LCD顯示尺寸 |
72mm×55mm |
|
|
儀表尺寸 |
主機187×119×48mm |
|
|
|
探測器146×100mm |
|
|
相位指示 |
相量圖及數字同時顯示 |
|
|
工作指示 |
核相時探測器具有聲光指示功能，紅色雙閃燈指示和“嘟--嘟--嘟”蜂鳴聲 |
|
|
數據存儲 |
500組，閃爍顯示“FULL”符號表示存儲已滿 |
|
